赫斯曼差壓變送器
前言
感謝您購買本公司產品。
本手冊是關于產品的各項功能、接線方法、設置 方法、操作方法、故障處理方法等的說明書。
在操作之前請仔細閱讀本手冊，正確使用本產品， 避免由于錯誤操作造成不必要的損失。
在您閱讀完后，請妥善保管在便于隨時取閱的地 方，以便操作時參照。
注意
本手冊內容如因功能升級等有修改時，恕不通知。
本手冊內容我們力求正確無誤，如果您發現有誤， 請與我們聯系。
本手冊內容嚴禁轉載、復制。
本產品禁止使用在防爆場合。
確認包裝內容
打開包裝箱后，開始操作之前請先確認包裝內容。如發現型號和數量有誤或者外觀上有物理?yè)p壞時，請與本公司聯系。概述
差壓變送器采用硅壓阻式差壓充油芯體組裝而成。外殼為全不銹鋼結構，具有很強的耐腐蝕性，兩個壓力接口為螺紋連接，可直接安裝在測量管道上或通過引壓管連接。差壓變送器有標準電壓、電流輸出等可供選擇， 可以很方便地安裝使用，廣泛應用于過程控制，航空， 航天，汽車，醫療設備，HVAC 等領域的差壓、液位、流量測控等。
主要特點
316L 不銹鋼隔離膜片結構
測量差壓值
安裝方便
產品可外部調節零點、滿程
具有短路保護和反極性保護
抗沖擊，抗振動，抗電磁兼容
外形尺寸及安裝

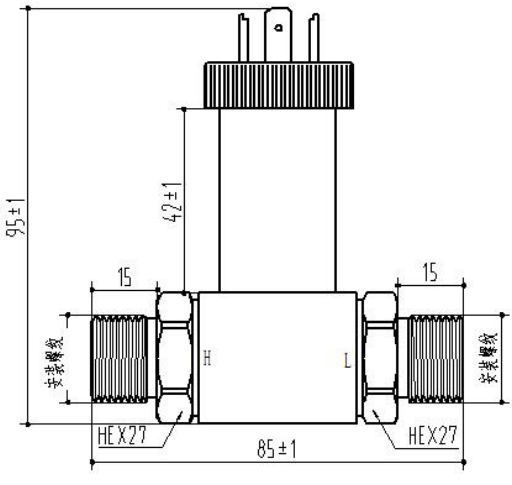

一體化赫斯曼差壓變送器

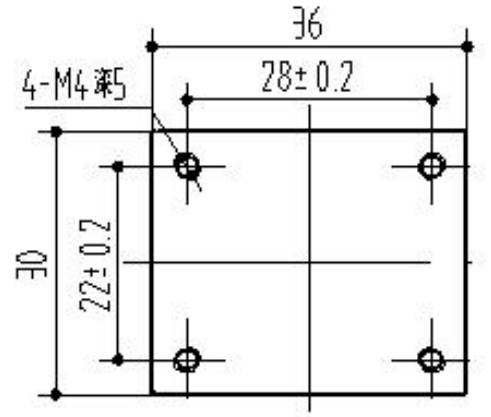

底面尺寸圖技術參數
供電輸出：4~20mA（16~36V） 0~5V、1~5V（12~36V）
精度：0.5 級
量程范圍：0～10kPa…2.5MPa
靜壓：20MPa
壓力類型：差壓
補償溫度：-10℃～70℃
工作溫度：-10℃~70℃
介質溫度：-10℃~70℃
儲存溫度：-40℃~125℃
零點輸出溫度漂移：±1.5%FS
滿量程輸出溫度漂移：±1.5%FS
過載壓力：150%FS
長期穩定性：±0.2%FS/年
響應時間：≤10ms（上升到 90%FS）
絕緣電阻：200MΩ/250VDC
防護等級：IP65
負載電阻：(U-8V)/0.021A，U:供電電壓
電氣連接
2線電流電流：
紅線：電源正
綠線：電流輸出
使用與安裝
壓力變送器應盡量安裝在溫度波動小的地方， 同時要避免震動和沖擊。
壓力變送器可直接安裝在測量點上。連接螺紋：M20*1.5、M16*1.5、G1/2、G1/4、NPT1/2 和 NPT1/4。特殊螺紋請聯系業務員。
信號不要與其它電源線一起通過線管或明線 槽，也不可在大功率設備附近穿過。
變送器如需采用引壓管，應注意強腐蝕性的或過熱性的介質不應與變送器接觸，防止渣子在引壓管內沉淀，引壓管盡可能短。并且在測量蒸汽或其它高溫介質時，不應使變送器的工作溫度超過極限，用于蒸汽測量時，引壓管要充滿水，以防變送器與蒸汽直接接觸。
壓力變送器安全說明
搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。
變送器進壓口內有隔離膜片，切勿人為用異物觸碰。
變送器外螺紋處一定要注意密封，否則會造成壓力不準不穩。
在產品安裝使用中如遇到問題請與我公司聯 系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。
本產品禁止使用在防爆場合。
注意事項
該變送器使用在對硅和不銹鋼（或鋁合金）無腐蝕的介質中。
所測系統瞬間可能出現最大壓力不能超過載壓力額定值。
壓力變送器的背端不能接觸導電性、腐蝕性液體或氣體。
不能把尖硬的東西插入壓力輸入孔，以防將芯體損壞。
傳感器后端引線不能進水。
使用時請嚴格按注意事項執行，否則后果自負。
質保及售后服務
本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。
從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。
免責聲明
在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：
(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。
售后服務承諾：
(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。
注意
本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。
溫馨提示：
點擊目錄中的標題可以跳轉到對應的欄目，方便使用。
在您閱讀完后，可以收藏該網址，以便隨時參照。
