圓齒輪流量計
概述
圓齒輪流量計屬于容積式流量計一種類型。流量計是用于管道中液體流量連續或間斷測量和控制的容積式計量儀表。它具有量程范圍大、準確度高、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝建議等諸多優點。適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生等部門的流量計量。
LW系列圓齒輪流量計裝有脈沖發訊器和數字液晶表頭裝置，可提供穩定、精準的脈沖信號輸出，也可現場直接顯示液體瞬時、累積流量，并提供多種信號遠傳功能，與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制，還可測量高溫度、高粘度液體。優良的性能可以很好的適應各種復雜的工況環境。
不同的液體（酸、堿、鹽、有機溶液等）流量計主體可選擇不同的材質制造。

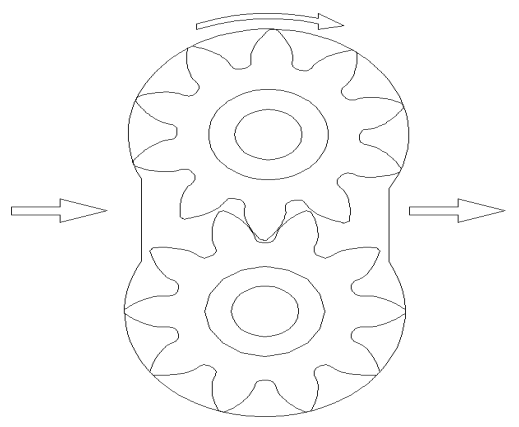

工作原理圖圓齒輪流量計的轉速是通過裝在表殼上的信號放大器里傳感線圈來檢測。信號放大器不與被測量介質相接觸。當變送器齒輪切割由殼體內永久磁石產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、?整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值,同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
圓齒輪流量計加工精度高，精密安裝。齒輪的旋轉被非接觸掃描，?每一個齒產生一個脈沖，?分辨率非常高.圓柱齒輪變送器可測量非常小的流量，定量小體積的液體。

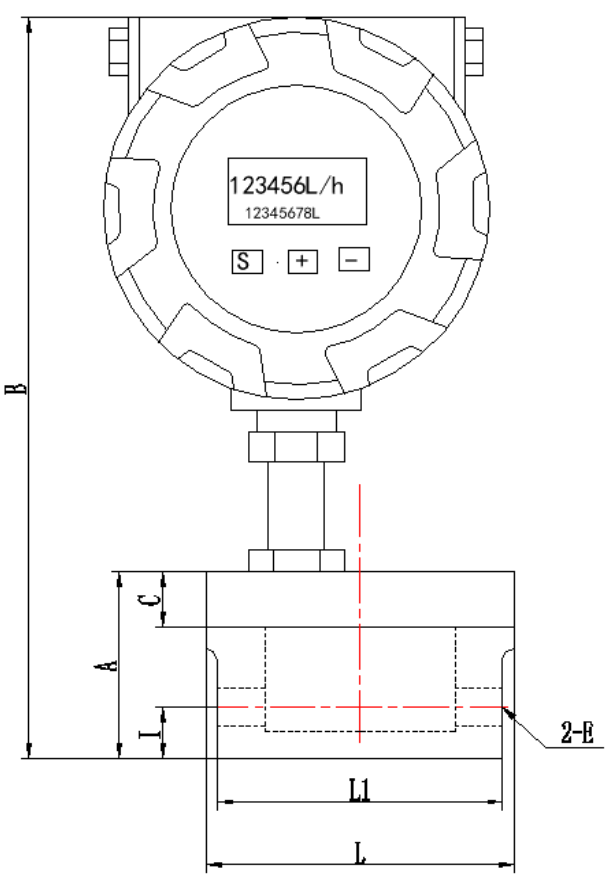

外形尺寸圖
| 型號 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| GF02 | Φ83 | 80 | 55 | 70 | G1/4 | 40 | M6 | 16 |
| GF04 | Φ83 | 80 | 55 | 70 | G3/8 | 55 | M6 | 16 |
| GF06 | Φ83 | 80 | 62 | 70 | G1/2 | 55 | M6 | 14 |
| GF10 | Φ83 | 80 | 65 | 70 | G1/2 | 55 | M6 | 14 |
| GF15 | Φ113 | 110 | 65 | 70 | G3/4 | 90 | M6 | 28 |
| GF25 | Φ158 | 140 | 85 | 70 | G1 | 110 | M8 | 40 |
| GF32 | Φ218 | 160 | 100 | 70 | G1-1/4 | 180 | M8 | 45 |
技術參數
| 型號 | 測量范圍 l/H | K 系數 P/L | 最大壓力 Bar | 溫度 ℃ | 接口 （可定制） |
|---|---|---|---|---|---|
| LW-02 | 3-50 | 銘牌 | 63 | -20-60 | G1/4 |
| LW-04 | 5-250 | 銘牌 | 63 | -20-60 | G3/8 |
| LW-06 | 10-500 | 銘牌 | 63 | -20-60 | G1/2 |
| LW-10 | 50-1200 | 銘牌 | 63 | -20-60 | G1/2 |
| LW-15 | 200-3000 | 銘牌 | 63 | -20-60 | G3/4 |
| LW-25 | 1000-12000 | 銘牌 | 63 | -20-60 | G1 |
選型
| LW- | 專用 標志 | 材質 標志 | 通徑 | 壓力 | 計數 器 | 信號 | 連接 方式 | 說明 |
|---|---|---|---|---|---|---|---|---|
| T | 高溫型 | |||||||
| U | 保溫夾套型 | |||||||
| N | 高粘型 | |||||||
| L | 低粘型 | |||||||
| B | 304不銹鋼 | |||||||
| C | 316L不銹鋼 | |||||||
| L | 鋁合金 | |||||||
| * | 其他材質 | |||||||
| 2 | DN2mm | |||||||
| 4 | DN4mm | |||||||
| 6 | DN6mm | |||||||
| 10 | DN10mm | |||||||
| 15 | DN15mm | |||||||
| 25 | DN25mm | |||||||
| .1/ | 公稱壓力(1.0Mpa) | |||||||
| .2/ | 公稱壓力(1.6Mpa) | |||||||
| .3/ | 公稱壓力（2.5MPa） | |||||||
| .4/ | 公稱壓力（4.0MPa） | |||||||
| .6/ | 公稱壓力（6.3MPa） | |||||||
| .*/ | 公稱壓力（其他MPa） | |||||||
| GF | 只輸出脈沖信號型 | |||||||
| BELZ | 液晶數字顯示：瞬時、累計流量 （鋰電池供電型） | |||||||
| BELZ- | GF | 液晶數字顯示：瞬時、累計流量 輸出脈沖信號，三線制 （外供12V或者24V電源，可定制5V電源） | ||||||
| BELZ- | MF | 液晶數字顯示：瞬時、累計流量 輸出4-20mA信號，二/三線制 （標配二線制，外供12V或者24V電源） | ||||||
| BELZ- | RS | 液晶數字顯示：瞬時、累計流量 輸出RS485信號，四線制 （外供12V或者24V電源） | ||||||
| BELZ- | GF/ MF/ RS | 可同時輸出三種信號，也可按需選擇。 | ||||||
| -F | 法蘭 | |||||||
| -L | 螺紋 | |||||||
| -K | 卡盤 |
差計算及修正
（GF脈沖輸出型）
圓齒輪流量計的?K系數（流量系數）精確定義了單位流量內每升對應的脈沖數。
圓齒輪流量計的基本誤差，由各檢定流量點的各種測得值，分別按正式計算：(容積法)
E=(Vm—V)/V×100%
E—流量計誤差(一般指累積誤差)取二位有效數字。
Vm—流量計測得值
V—經修正后，流量標準裝置測得值(即實際值)
由基本誤差計算公式，當
Vm大于V時，流量計基本誤差為 ' + ' 值，表示流量計走快了。
Vm小于V時，流量計基本誤差為 ' - ' 值，表示流量計走慢了。
為了使流量計誤差在基本誤差限之內，往往需要進行誤差調整.即通過重新計算并得到新的儀表系數或脈沖當量，從而使流量計的誤差得以修正。
誤差調整不能改變流量計的流量特性，僅使其特性曲線人為的處于新的坐標系中。
一般來說，在規定(或?qū)嶋H使用)的流量范圍內，其最大與最小流量點的基本誤差范圍不在規定精度的基本誤差限，均可通過誤差調整使其流量計基本誤差合格。
已使用過的流量計，一般先用原來的儀表系數或脈沖當量進行誤差檢定，然后根據具體的誤差情況再進行誤差調整。
說明：?流量計出廠時已在我公司校驗裝置上進行了標定。當用戶對流量計再次標定，發現有誤差，或希望對其調整時，可參考出廠設置系數設置進行。
有校驗裝置步驟如下：
1?、使用標準裝置（標準容器、標準秤、標準流量計）?對流量計進行校驗，記下標準值 V?標?、流量計本次容積值?V?顯；（V?標是標準容器或標準流 量計的容積值，標準秤的稱量值要轉換成容積值）
2?、獲得新調整的系數?K"
K"=?K0????×(V?標?÷?V?顯)
式中：?K0——是出廠標定時的或前次調整的?K?系數；
V?標——V?標是標準容器、標準流量計的容積值
V?顯——V?顯是流量計本次容積值
再次使用標準裝置對流量計進行校驗，若已滿足誤差要求，則流量計校驗完畢。若還不滿足誤差要求，則再次按上述步驟1~2進行，直至滿足精度要求。
BELZ型計數器使用說明
概述
BELZ型電子顯示器是一款采用電池供電的智能型超低功耗儀表，中央處理器采用MSP430F247芯片，流量計系數通過設置可實現分段補償，從而可以大大提高流量計的量程比和計量精度。
要點
儀表殼體設有接地端子，用戶在使用時應可靠接地。
現場安裝、維護必須遵守“嚴禁帶電開蓋”的警示語。
室外安裝，應在出線孔處安裝撓性護線管。
參數
輸入：電壓脈沖
傳感器：a、韋根傳感器b、霍爾傳感器。
顯示：采用筆段液晶。
輸出：a、電壓脈沖，b、4-20mＡ，c、繼電器輸出
通訊接口：ａ、RS232 ｂ、RS485
通訊協議：Modbus RTU
電池供電：DC3.6V，電池供電二年，電池電量不足時電池圖標會閃動提示用戶更換電池。
外電源供電：DC+12V至DC+24V，紋波≤50nV
儀表顯示
按鍵【S】切換總累計和單次累計
顯示單位L為總累計升數
單位顯示{空白}為單次累計，默認單位：mL
按鍵【S】+【-】切換瞬時量單位為mL/h或L/h或mL/m
用磁鋼在磁力感應區域上方劃過，切換顯示儀表內容（如總累計、單次累計）。
操作說明
鍵盤說明
儀表共有三個物理按鍵【S】【+】【-】，每個鍵有二種按鍵方式：短按和長按；短按:按下后立即松開，長按:按住不松直到顯示變化后松開
【S】：運行狀態下，（短按）單次量和累計量切換。
（長按）清零單次量。設置狀態下，（短按）移動閃爍位（即修改位）【+】：運行狀態下，（長按）清零累計量
設置狀態下，（短按）閃爍位加1（即修改位）【-】： 設置狀態下，（短按）閃爍位加1（即修改位）
（長按）表示【確認】
參數設置

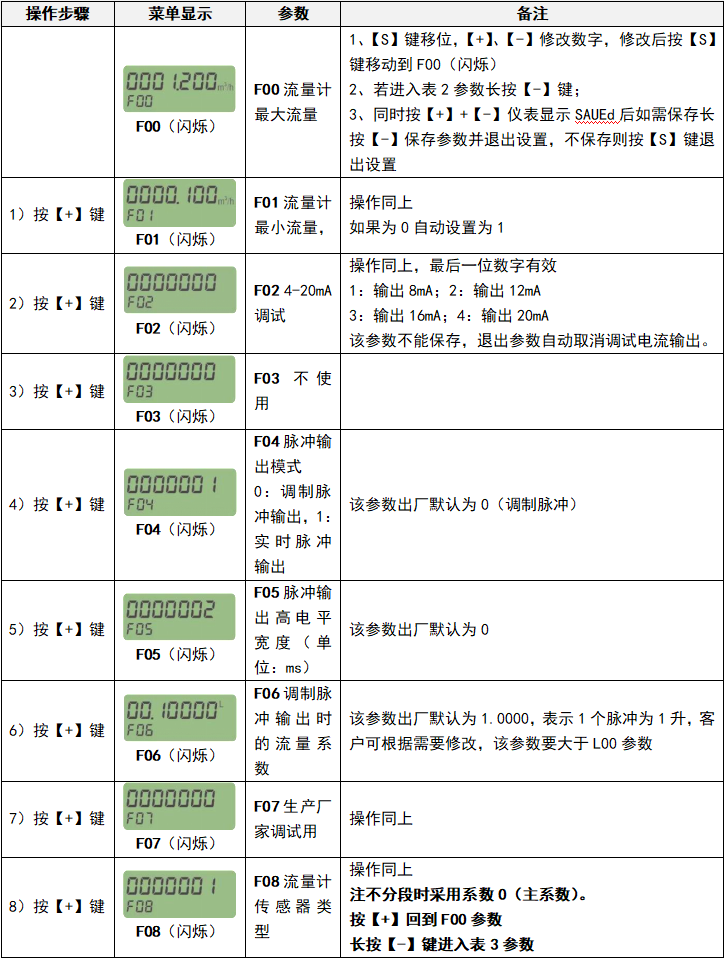

表1 參數
表2 功能參數
表3 通訊參數
表4 密碼修改
通訊舉例
如果流量計的通訊地址：C00=00000001，則

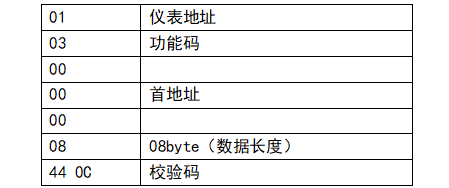

主機查詢命令發送01 03 00 00 00 08 44 0C

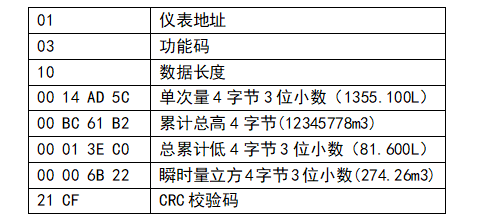

流量計響應為：
01 03 10 00 14 AD 5C 00 BC 61 B2 00 01 3E C0 00 00 6B 22 21 CF
讀出的數據為：
單次累計：1355.100 L
總累計：12345778. 081600
瞬時量：274.26
清零單次量：主機發送 01 10 00 00 00 02 04 CC 33 C3 3C crc
清零總累計：主機發送 01 10 00 04 00 02 04 CC 33 C3 3C crc

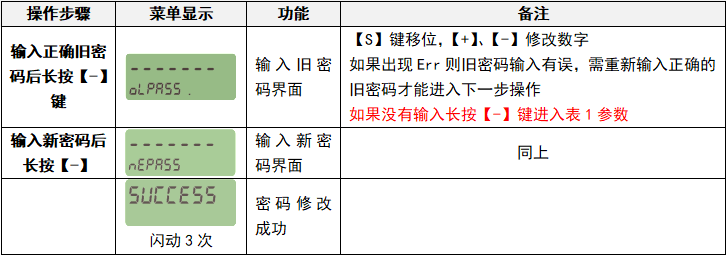

密碼修改
在設置狀態下，通過（長按）【-】切換到修改密碼菜單，屏幕上方顯示-------，下方顯示oLPASS時，（短按）【S】,開始輸入儀表密碼出廠密碼（1000000），（長按）【-】確認，進行密碼驗證，正確顯示OH，錯誤顯示Err，如正確顯示OH后，上方顯示-------下方顯示nEPASS時，輸入新密碼（長按）【-】，儀表修改密碼成功顯示SUCCESS閃動，退出設置返回運行狀態即可。
流量分段的方法
流量計在不同流量時，流量系數是有差距的，尤其在最小流量時差距較大，從而影響它的量程比，而電子表頭可采用流量分段方式對比進行有效克服，說明如下：
當實際瞬時流量≤L05時，使用L00為脈沖當量
當L05＜實際瞬時流量≤L06時，使用L01為脈沖當量
當L06＜實際瞬時流量≤L07時，使用L02為脈沖當量
當L07＜實際瞬時流量≤L08時，使用L03為脈沖當量
當實際瞬時流量＞L08時，使用L04脈沖當量
如果不使用流量分段功能，只用一個脈沖當量，只需把L09設為0。此時儀表無論在什么流量下都使用L00作為脈沖當量。
報警輸出
當儀表瞬時小于等于流量L05時，K1、K2閉合；大于L05時，K1、K2斷開。
如報警輸出的邏輯關系需要更改，請在訂貨時聲明。
現場調試
在運輸過程中顛震或存放不當可能引起損傷或故障，請用戶在安裝前進行檢查和測試。
開箱后的檢查
開箱后按裝箱清單檢查儀表及附加是否齊全，儀表有無損傷，檢查儀表端子功能標簽和用戶采購功能是否一致。
靜態測試
接通電源后檢查儀表顯示是否正常，檢查按鍵和磁感應按鍵是否正常，儀表在不工作情況下瞬時量應該為零。
動態測試
儀表安裝好后應保證儀表接地良好，在閥門打開以前儀表瞬時流量為零，閥門打開后調節流量，儀表瞬時流量隨液體流量穩定變化說明儀表工作正常。
接線

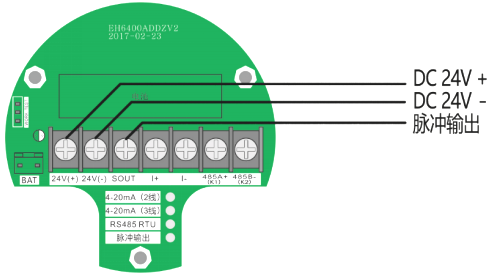

脈沖輸出:

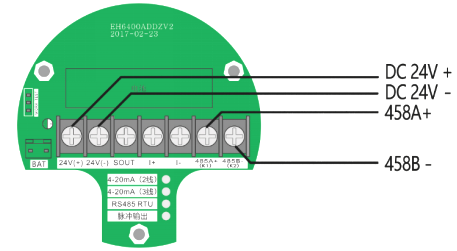

通訊接線:

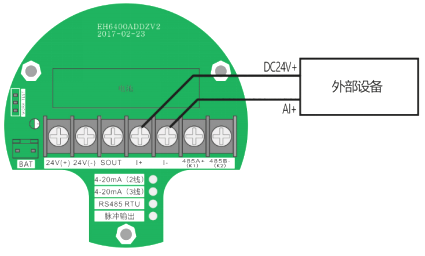

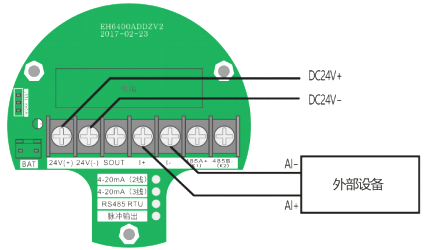

兩線制4-20mA接線:
三、四線制4-20mA接線：
接線對照表
| 功能 | 端子名稱 | 接線方式 |
|---|---|---|
| 二線制4-20mA輸出 | I+ | 24V電源正端 |
| I- | 4-20mA電流輸出正端 | |
| 四線制4-20mA輸出 | +24V | 24V電源正端 |
| GND | 24V電源負端 | |
| I+ | 4-20mA電流輸出正端 | |
| I- | 4-20mA電流輸出負端 | |
| 四線制0-10V輸出(定做） | +24V | 24V電源正端 |
| GND | 24V電源負端 | |
| I+ | 0-10V輸出正端 | |
| I- | 0-10V輸出負端 | |
| 脈沖輸出 | +24V | 24V電源正端 |
| GND | 24V電源負端 | |
| SOUT | 脈沖輸出端 | |
| 485通訊輸出 | +24V | 24V電源正端 |
| GND | 24V電源負端 | |
| A+ | 485A+ | |
| B- | 485B- |
備注：用戶在使用時出現誤差偏移，請停止使用，并及時與廠家取得聯系，如因未及時與廠家聯系而造成的損失，由用戶自行負責。
安裝要求
變送器現場安裝位置應盡可能避開溫度大、機械振動大、磁場干擾強、腐蝕性強的環境，應選擇易于維護維修的位置安裝。
變送器一般應水平安裝，必須用螺絲將傳感器牢固安裝在裝配體上。如果必須垂直安裝則液體方向必須向上。液體應充滿管道，不得有氣泡。
變送器的種類附件在安裝時，基中心線應對準管道中心線，連接處的密封墊不可突入液體內。
需要安裝流量調節閥時，必須在傳感器的下游側安裝。
在新的管道上安裝傳感器時，為避免管路中的雜質進入變送器，建議在變送器上游安裝過濾器。
為了檢修時不影響液體的正常傳輸，應在變送器的安裝處安裝旁通管路。
齒輪流量變送器附近的磁場和類似的干擾源可能會影響傳感器拾取信號，變送器與顯示儀表之間的連接應采用帶金屬的屏蔽電纜，傳輸電纜的屏蔽層在顯示儀表端一點接地。
使用與維護
使用時應保持被測液體清潔，不含纖維狀、顆粒狀的雜質。
流量計投入運行時閥門的開戶關閉順序:
未安裝旁路管的流量，先以中等開度開啟變送器上游閥，然后緩慢開啟下游閥以較小流量運行10分鐘，然后全開上游閥開度至所需正常流量。
裝旁路管的變送器，先全開旁路管閥，以中等開度開啟上游閥，再緩慢開啟下游閥，關小旁路閥的開度，使變送器以較小流量運行10分鐘，?然后全開上游閥全閉旁路閥（保證無泄漏），?最后調節下游閥開度至所需正常流量。
開啟關閉閥門時應可能平緩，如采用自動控制啟閉，特別對中大口徑傳感器最好采用“兩段開啟、?兩段關閉”方式，防止液體突然沖擊產生水錘效應導致?lián)p壞齒輪。
為保證變送器長期正常工作，平時要加強運行檢查，一旦發現異常應及時采取措施排除。特別注意監視齒輪轉動情況，如聽到異常聲音應及時變送器檢查。
變送器的維護周期一般為三個月，檢查清洗時，注意不要損傷內部零部件并按原裝配位置裝配。
變送器不用時應清潔內部液體且在變送器兩端加上防護套以防止塵垢進入，然后置于干燥處進行存放。
配用的過濾器應定期清洗，不用時就在加上防護套以防止塵垢進入，然后置于干燥處進行存放。
傳感器的傳輸電纜可架空或埋地鋪設（埋地時應套上塑料管或鐵管）。
故障處理
| 故障現象 | 原因分析 | 消除方法 |
|---|---|---|
| 液體流動正常但顯示儀表無顯示 | 1、 電源未接通或傳感器與儀表 之間接線有誤或有開路、短 路、接觸不良等故障。 2、 前置放大器故障。 3、齒輪被卡住 | 1、 接通電源或檢查接線是否正 確，用萬用表排查故障點。 2、 檢查前置放大器。 3、 去除異物并清洗或更換齒輪。 更換齒輪應重新校驗以求得 新的儀表系數。 |
| 未進行降低流量操作但流量顯示 值卻逐漸下降。 | 1、 過濾器是否堵塞。 2、 傳感器管道上的閥門出現閥 芯松動，閥門開度自動減少。 3、 變送器齒輪受雜物阻礙使阻 力增大轉速減慢 | 1、 清洗過濾器 2、 修理或更換閥門 3、 卸下傳感器清洗 |
| 液體不流動， 流量顯示不為零或 顯示值不穩定 | 1、 傳輸導線屏蔽接地不良， 外界 干擾信號混入顯示儀表輸入 端 2、 管道振動， 齒輪隨之振動產生 錯誤信號 3、 顯示儀表內部故障產生干擾 | 1、 檢查屏蔽層顯示儀表接地端 是否良好接地 2、 加固管道或堅固傳感器螺絲 3、 修理顯示儀表 |
質保及售后服務
本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。
從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。
免責聲明
在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：
(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。
售后服務承諾：
(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。
注意
本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。
